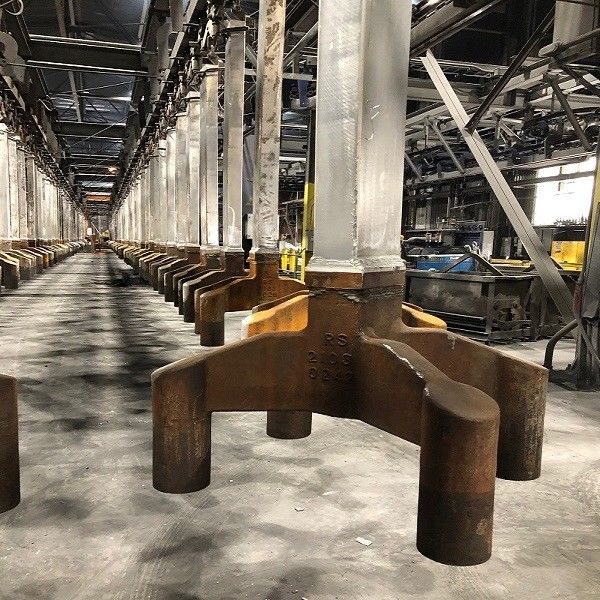

استنبول چوبی آلومینیومی 6101F ترکیب گذار از فولاد ریخته شده

مجموعه میله آنود شامل ساقه میله آلومینیومی، مفصل انتقال و یوغ فولاد ریخته شده است.

استیم میله آلومینیومی، ساخته شده از آلیاژ آلومینیوم 6101F یا 6063F ، 1219 x 203 mm طول منطقه تماس نیاز به مسطح RMS 250 بدون دانه ها و یا پروژکتور

یقه فولاد ریخته شده:فولاد کم کربن، C حداکثر 0.25٪، Si حداکثر 0.6٪، Mn حداکثر 0.7٪، P حداکثر 0.06٪، S حداکثر 0.06٪؛

درمان حرارتی عادی، درمان سطح R125

مفصل انتقالی (TJ) ، صفحه چدن آلومینیوم فولادی بسته شده.

1. میله آلومینیومی: میله آلومینیومی به عنوان رسانای الکتریکی در مجمع آنود عمل می کند. این مسئول حمل جریان الکتریکی از منبع برق به بلوک کربن آنود است.میله آلومینیومی به طور معمول از آلومینیوم خالص ساخته شده است تا هدایت الکتریکی خوب را تضمین کند.
2. یوغ فولادی: یوغ فولادی پشتیبانی مکانیکی و ثبات را به مجمع آنود فراهم می کند.طراحی شده است تا بلوک کربن آنود را در جای خود نگه دارد و به نیروهای تولید شده در طول فرآیند ذوب آلومینیوم مقاومت کند. یوغ فولادی معمولاً از فولاد با قدرت بالا ساخته می شود تا دوام و قابلیت اطمینان را تضمین کند.
3. بلوک کربن آنود: بلوک کربن آنود جزء اصلی مجموعه آنود است.از مواد کربن دار ساخته شده است و مسئول واکنش با اکسیژن در آلومینا برای تولید دی اکسید کربن استبلوک کربن آنود با گذشت زمان به تدریج فرسوده می شود و نیاز به تعویض دوره ای دارد.
4. مفاصل جوش: مفاصل جوش بین میله آلومینیومی و یوغ فولادی برای اطمینان از اتصال الکتریکی قابل اعتماد و ثبات مکانیکی بسیار مهم است.فرآیند جوش باید به دقت کنترل شود تا جوش های با کیفیت بالا را که می توانند در شرایط سخت فرآیند ذوب آلومینیوم مقاومت کنند ، تضمین کنند.

II. عملکرد مونتاژ آنود

مونتاژ آنود در سلول کاهش پوتروم نقش حیاتی در فرآیند ذوب آلومینیوم دارد.

1. هدایت الکتریکی: میله آلومینیومی جریان الکتریکی را از منبع برق به بلوک کربن آنود هدایت می کند.جریان الکتریکی از حمام الکترولیت عبور می کند و باعث می شود آلومینیوم به آلومینیوم و اکسیژن جدا شودسپس اکسیژن با بلوک کربن آنود واکنش نشان می دهد و دی اکسید کربن تولید می کند.
2. پشتیبانی مکانیکی: یوغ فولادی پشتیبانی مکانیکی از بلوک کربن آنود را فراهم می کند و اطمینان حاصل می کند که در طول فرآیند ذوب آلومینیوم در محل خود باقی می ماند.همچنین کمک می کند تا وزن مجموعه آنود به طور مساوی توزیع شود و از آن جلوگیری شود.
3. انتشار گرما: مجموعه آنود در طول فرآیند ذوب آلومینیوم مقدار قابل توجهی گرما تولید می کند. یوغ فولادی و میله آلومینیومی کمک می کند تا این گرما را از بین ببرد.جلوگیری از گرم شدن بیش از حد و آسیب به مجموعه آنود.
4. تکامل گاز: به عنوان بلوک کربن آنود با اکسیژن در آلومینا واکنش نشان می دهد، گاز دی اکسید کربن تکامل می یابد.مجموعه آنود طراحی شده است تا اجازه حذف کارآمد این گاز از سلول کاهش دهد، جلوگیری از ایجاد فشار و اطمینان از عملکرد ایمن.

III. فرآیند تولید مونتاژ آنود

فرآیند تولید مجموعه آنود کامل میله ای آلومینیومی و فولاد شامل چندین مرحله است:

1. آماده سازی مواد: میله آلومینیوم و یوغ فولادی از مواد با کیفیت بالا ساخته شده اند که نیازهای خاص فرآیند ذوب آلومینیوم را برآورده می کنند.مواد به دقت برای هدایت الکتریکی خود انتخاب می شوند، مقاومت مکانیکی و مقاومت در برابر خوردگی.
2. ماشینکاری و ساخت: میله آلومینیوم و یوغ فولادی به ابعاد و اشکال مورد نیاز ماشینکاری و ساخته می شوند.فرآیند ماشینکاری باید دقیق باشد تا اطمینان حاصل شود که قطعات بین قطعات مناسب و یک اتصال الکتریکی قابل اعتماد هستند.
3. جوش: میله آلومینیوم و یوغ فولادی با استفاده از یک فرآیند جوش مناسب به هم جوش داده می شوند.فرآیند جوش باید به دقت کنترل شود تا جوش های با کیفیت بالا را که می توانند در شرایط سخت فرآیند ذوب آلومینیوم مقاومت کنند ، تضمین کنند.
4. کنترل کیفیت: مجموعه آنود تحت کنترل کیفیت دقیق قرار می گیرد تا اطمینان حاصل شود که آن مطابق با استانداردهای مورد نیاز است. این بررسی ها ممکن است شامل بازرسی ابعاد باشد.آزمایشات رسانایی الکتریکی، آزمایشات مقاومت مکانیکی و آزمایشات غیر مخرب.
5. بسته بندی و حمل و نقل: هنگامی که مجمع آنود از چک کنترل کیفیت عبور می کند، بسته بندی و ارسال به ذوبخانه آلومینیوم می شود.بسته بندی باید به گونه ای طراحی شود که در طول حمل و نقل و ذخیره سازی از مجموعه آنود محافظت شود..

IV. اهمیت کیفیت در مونتاژ آنود

کیفیت مجموعه آنود کامل یقه فولادی میله آلومینیوم برای عملکرد کارآمد و قابل اعتماد کارخانه ذوب آلومینیوم بسیار مهم است.

1. بهره وری الکتریکی: یک مجموعه آنود با کیفیت بالا با هدایت الکتریکی خوب باعث هدایت الکتریکی کارآمد می شود.کاهش مصرف انرژی و افزایش بهره وری فرآیند ذوب آلومینیوم.
2. ثبات مکانیکی: یک مجموعه آنود قوی و با دوام با مفاصل جوش قابل اعتماد ثبات مکانیکی را فراهم می کند، از آسیب به بلوک کربن آنود جلوگیری می کند و عمر طولانی را تضمین می کند.
3. ایمنی: یک مجموعه آنود به درستی ساخته شده با تبعید گرما خوب و ویژگی های تکامل گاز کمک می کند تا عملکرد ایمن ذوبخانه آلومینیوم را تضمین کند.کاهش خطر حوادث و انفجار.
4. بهره وری از هزینه ها: یک مجموعه آنود با کیفیت بالا و عمر طولانی باعث کاهش فرکانس تعویض و نگهداری می شود، که منجر به صرفه جویی در هزینه برای ذوبخانه آلومینیوم می شود.

​
