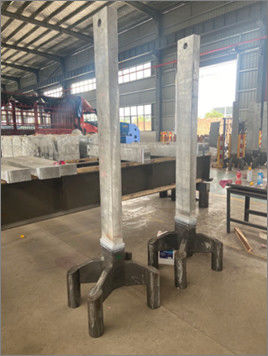

جوش رسوب آلومینیوم استیل یوگ انود مجمع برای صنعت ذوب آلومینیوم

جوشکاری چوب آلومینیومی ، یوگ فولاد ، مونتاژ آنود کامل در سلول کاهش پوتروم برای صنعت ذوب آلومینیوم

1. میله آلومینیومی: میله آلومینیومی به عنوان رسانای الکتریکی در مجمع آنود عمل می کند. این مسئول حمل جریان الکتریکی از منبع برق به بلوک کربن آنود است.میله آلومینیومی به طور معمول از آلومینیوم خالص ساخته شده است تا هدایت الکتریکی خوب را تضمین کند.
2. یوغ فولادی: یوغ فولادی پشتیبانی مکانیکی و ثبات را به مجمع آنود فراهم می کند.طراحی شده است تا بلوک کربن آنود را در جای خود نگه دارد و به نیروهای تولید شده در طول فرآیند ذوب آلومینیوم مقاومت کند. یوغ فولادی معمولاً از فولاد با قدرت بالا ساخته می شود تا دوام و قابلیت اطمینان را تضمین کند.
3. بلوک کربن آنود: بلوک کربن آنود جزء اصلی مجموعه آنود است.از مواد کربن دار ساخته شده است و مسئول واکنش با اکسیژن در آلومینا برای تولید دی اکسید کربن استبلوک کربن آنود با گذشت زمان به تدریج فرسوده می شود و نیاز به تعویض دوره ای دارد.
4. مفاصل جوش: مفاصل جوش بین میله آلومینیومی و یوغ فولادی برای اطمینان از اتصال الکتریکی قابل اعتماد و ثبات مکانیکی بسیار مهم است.فرآیند جوش باید به دقت کنترل شود تا جوش های با کیفیت بالا را که می توانند در شرایط سخت فرآیند ذوب آلومینیوم مقاومت کنند ، تضمین کنند.

II. عملکرد مونتاژ آنود

مونتاژ آنود در سلول کاهش پوتروم نقش حیاتی در فرآیند ذوب آلومینیوم دارد.

1. هدایت الکتریکی: میله آلومینیومی جریان الکتریکی را از منبع برق به بلوک کربن آنود هدایت می کند.جریان الکتریکی از حمام الکترولیت عبور می کند و باعث می شود آلومینیوم به آلومینیوم و اکسیژن جدا شودسپس اکسیژن با بلوک کربن آنود واکنش نشان می دهد و دی اکسید کربن تولید می کند.
2. پشتیبانی مکانیکی: یوغ فولادی پشتیبانی مکانیکی از بلوک کربن آنود را فراهم می کند و اطمینان حاصل می کند که در طول فرآیند ذوب آلومینیوم در محل خود باقی می ماند.همچنین کمک می کند تا وزن مجموعه آنود به طور مساوی توزیع شود و از آن جلوگیری شود.
3. انتشار گرما: مجموعه آنود در طول فرآیند ذوب آلومینیوم مقدار قابل توجهی گرما تولید می کند. یوغ فولادی و میله آلومینیومی کمک می کند تا این گرما را از بین ببرد.جلوگیری از گرم شدن بیش از حد و آسیب به مجموعه آنود.
4. تکامل گاز: به عنوان بلوک کربن آنود با اکسیژن در آلومینا واکنش نشان می دهد، گاز دی اکسید کربن تکامل می یابد.مجموعه آنود طراحی شده است تا اجازه حذف کارآمد این گاز از سلول کاهش دهد، جلوگیری از ایجاد فشار و اطمینان از عملکرد ایمن.

III. فرآیند تولید مونتاژ آنود

فرآیند تولید مجموعه آنود کامل میله ای آلومینیومی و فولاد شامل چندین مرحله است:

1. آماده سازی مواد: میله آلومینیوم و یوغ فولادی از مواد با کیفیت بالا ساخته شده اند که نیازهای خاص فرآیند ذوب آلومینیوم را برآورده می کنند.مواد به دقت برای هدایت الکتریکی خود انتخاب می شوند، مقاومت مکانیکی و مقاومت در برابر خوردگی.
2. ماشینکاری و ساخت: میله آلومینیوم و یوغ فولادی به ابعاد و اشکال مورد نیاز ماشینکاری و ساخته می شوند.فرآیند ماشینکاری باید دقیق باشد تا اطمینان حاصل شود که قطعات بین قطعات مناسب و یک اتصال الکتریکی قابل اعتماد هستند.
3. جوش: میله آلومینیوم و یوغ فولادی با استفاده از یک فرآیند جوش مناسب به هم جوش داده می شوند.فرآیند جوش باید به دقت کنترل شود تا جوش های با کیفیت بالا را که می توانند در شرایط سخت فرآیند ذوب آلومینیوم مقاومت کنند ، تضمین کنند.
4. کنترل کیفیت: مجموعه آنود تحت کنترل کیفیت دقیق قرار می گیرد تا اطمینان حاصل شود که آن مطابق با استانداردهای مورد نیاز است. این بررسی ها ممکن است شامل بازرسی ابعاد باشد.آزمایشات رسانایی الکتریکی، آزمایشات مقاومت مکانیکی و آزمایشات غیر مخرب.
5. بسته بندی و حمل و نقل: هنگامی که مجمع آنود از چک کنترل کیفیت عبور می کند، بسته بندی و ارسال به ذوبخانه آلومینیوم می شود.بسته بندی باید به گونه ای طراحی شود که در طول حمل و نقل و ذخیره سازی از مجموعه آنود محافظت شود..

IV. اهمیت کیفیت در مونتاژ آنود

کیفیت مجموعه آنود کامل یقه فولادی میله آلومینیوم برای عملکرد کارآمد و قابل اعتماد کارخانه ذوب آلومینیوم بسیار مهم است.

1. بهره وری الکتریکی: یک مجموعه آنود با کیفیت بالا با هدایت الکتریکی خوب باعث هدایت الکتریکی کارآمد می شود.کاهش مصرف انرژی و افزایش بهره وری فرآیند ذوب آلومینیوم.
2. ثبات مکانیکی: یک مجموعه آنود قوی و با دوام با مفاصل جوش قابل اعتماد ثبات مکانیکی را فراهم می کند، از آسیب به بلوک کربن آنود جلوگیری می کند و عمر طولانی را تضمین می کند.
3. ایمنی: یک مجموعه آنود به درستی ساخته شده با تبعید گرما خوب و ویژگی های تکامل گاز کمک می کند تا عملکرد ایمن ذوبخانه آلومینیوم را تضمین کند.کاهش خطر حوادث و انفجار.
4. بهره وری از هزینه ها: یک مجموعه آنود با کیفیت بالا و عمر طولانی باعث کاهش فرکانس تعویض و نگهداری می شود، که منجر به صرفه جویی در هزینه برای ذوبخانه آلومینیوم می شود.

در نتیجه،در صنعت ذوب آهن آلومینیوم، مجموعه مکمل آنود در سلول کاهش اتاق آلومینیوم یک جزء حیاتی برای تولید کارآمد آلومینیوم است.کیفیت این مجموعه برای اطمینان از کارایی الکتریکی، ثبات مکانیکی، ایمنی و هزینه موثر بسیار مهم است.و اهمیت کیفیت در مجموعه آنود، کارخانه های ذوب آلومینیوم می توانند هنگام انتخاب و استفاده از این جزء مهم تصمیمات آگاهانه ای بگیرند.

شرکت Shaanxi Ruisen Metallic Composite Material Co. Ltd

(Xian Ruisen Clad Metal Material Co., Ltd)

محل کارخانه: شهر Xingping، شانسی.چین

سال تاسیس: 1997

تعداد کارکنان: 300

شرکت مساحت 55896 متر مربع را پوشش می دهد

تجارت:

▶ مواد ترکیبی فلزی، ظرفیت تولید سالانه 10000 تن است

▶ فولاد ریخته شده، ظرفیت تولیدی سالانه 15000 تن است

▶ ساختارهای جوش داده شده. ظرفیت تولید سالانه 10000 قطعه است

پس زمینه

مجموعه های آنود هم به عنوان یک پشتیبانی مکانیکی و هم برای انتقال مقادیر زیادی از جریان الکتریکی به آنود عمل می کنند.و این باعث می شود که نیاز به تعمیر و تعویض مداوم و متغیر وجود داشته باشد.

جمع آوری آنود

میله های آنود: آلومینیوم یا مس

ورودی های مفصل ترانسسیشن: دو فلزی یا سه فلزی

یقه آنود: یقه های فولادی یا یقه های فولادی جوش

مواد

استانداردهای تولید

استاندارد مواد:ALU. ALLOY 6063F OR 6101F AS2074 C2.ASTM A 216 WCA ، GB11352

استانداردهای جوش:

مشخصات: BS EN ISO 15609-1، BS EN ISO 15614-1، BS EN ISO 15614-2

صلاحیت جوشگر: BS EN 287-1 ، BS EN ISO 9606-2

مونتاژ آنود برای قرن

کاملا توسط تيم رويزن توليد شده

-آلومينيوم استند؛

-آلو/فولاد دو فلزی با جوش انفجاری

-نار زدن يوگ

​

لیست تجهیزات

-خط پردازش ماسه اتوماتيك

-خط توليد توليد اتوماتيك

- خط پردازش جوش اتوماتیک.

-دو تا خط آب.

-سه تا اجاق برق فرکانس متوسط

-فولاد پنجه / یوگ فر گرمایی درمان.
